Dalle fissurée, lignes, écran noir ou capot qui se sépare près d’une charnière : découvrez ce qui est réellement endommagé avant de remplacer une pièce.
Un écran PC portable cassé peut souvent être remplacé, mais le mot « écran » prête à confusion. Il peut désigner la dalle qui produit l’image ou l’ensemble complet comprenant le capot, le bezel, les charnières, le câble d’affichage, la webcam et les antennes Wi-Fi. Avant de parler de prix ou de remplacement, il faut donc savoir quelle partie est réellement endommagée.

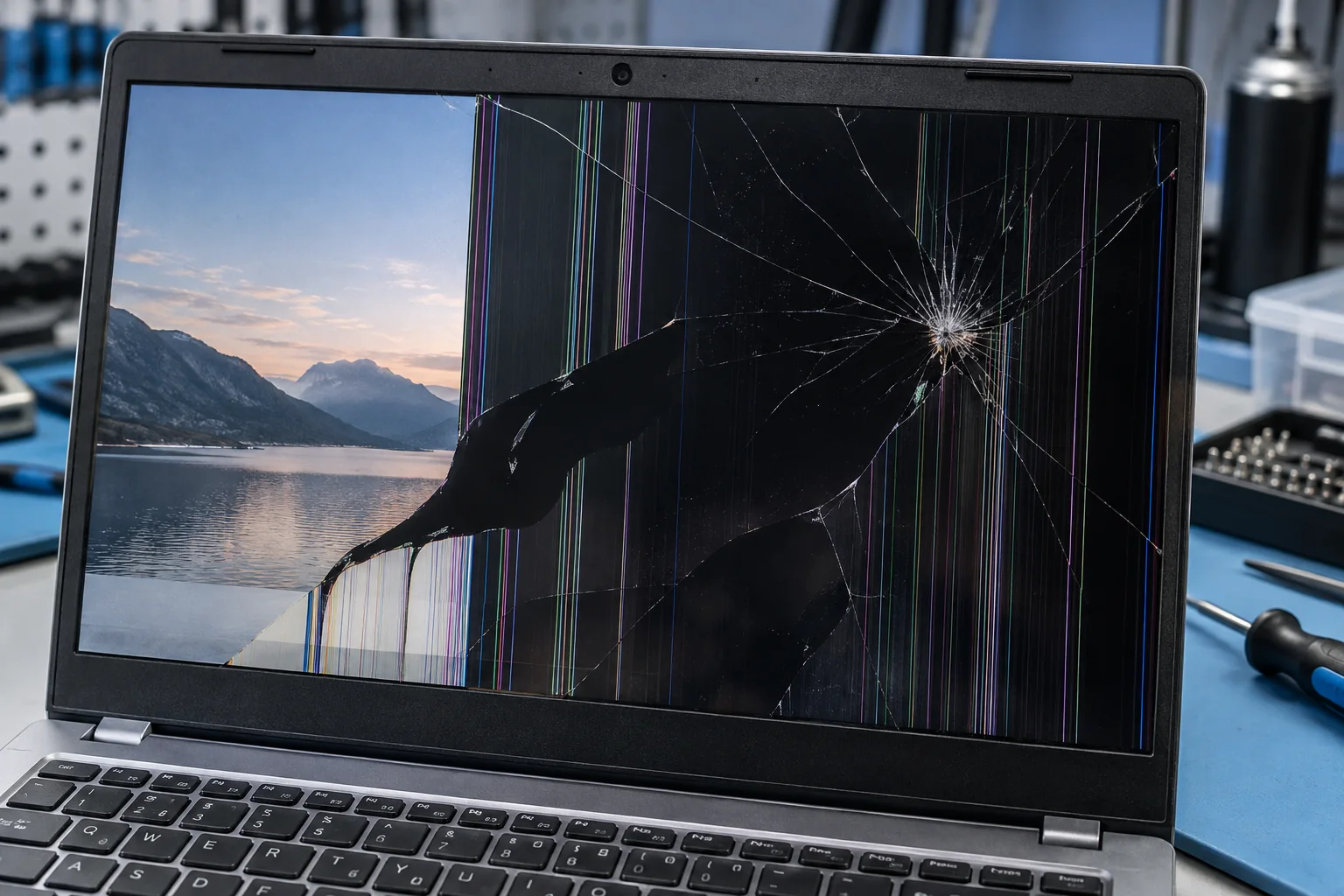

Dalle cassée : les signes qui ne trompent pas
Une dalle LCD ne ressemble pas toujours à une vitre brisée. Le verre extérieur peut paraître presque intact alors que les couches internes sont fissurées. Les symptômes les plus caractéristiques sont :
Une zone sombre semblable à de l’encre part souvent du point d’impact et masque une partie de l’image.
Des bandes fixes, colorées ou blanches peuvent apparaître après une pression ou une chute.
Une moitié de l’écran reste noire, blanche ou figée tandis que l’autre continue d’afficher.
Selon la construction, le tactile, la vitre et la dalle peuvent former un module difficile à séparer.
Un écran noir ne signifie pas forcément que la dalle est morte
Lorsque l’ordinateur s’allume mais n’affiche rien, plusieurs éléments doivent être distingués. Le rétroéclairage peut être absent, le câble d’affichage peut être mal connecté ou endommagé, et la panne peut aussi se situer sur la carte mère. Le comportement d’un écran externe apporte un indice, mais il ne suffit pas toujours à établir le diagnostic.
| Symptôme | Piste possible | Ce qu’il faut vérifier |
|---|---|---|
| Image visible très faiblement avec une lampe | Rétroéclairage ou alimentation de la dalle | Dalle, câble et circuit de commande |
| Image qui coupe lorsque le capot bouge | Câble eDP/LVDS, connecteur ou zone de charnière | Cheminement et continuité de la liaison |
| Écran interne noir, écran externe fonctionnel | Dalle, câble ou commande d’affichage interne | Diagnostic de l’ensemble écran |
| Aucune image, même sur écran externe | Démarrage, carte mère ou circuit graphique | Diagnostic global de l’ordinateur |

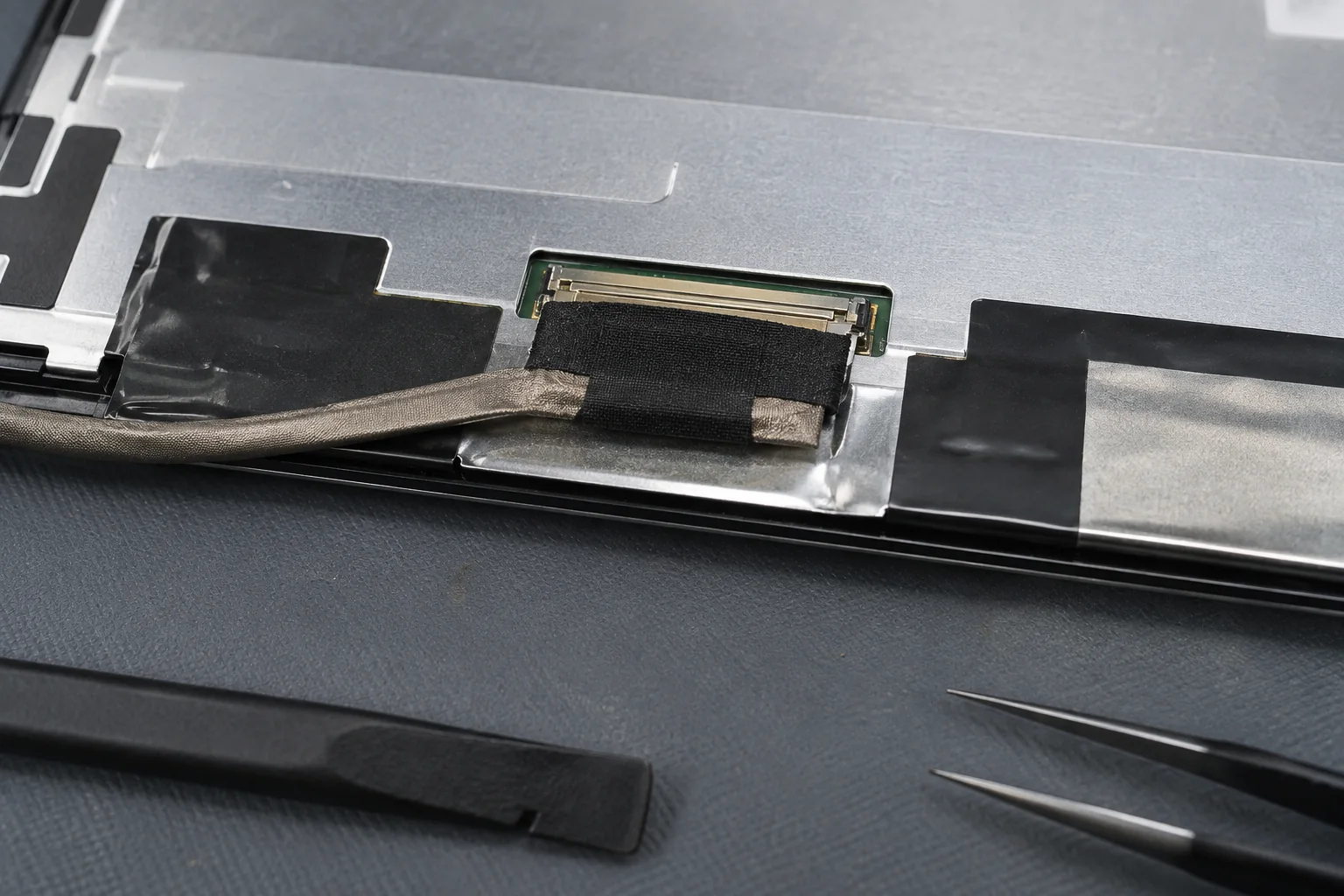

Le câble eDP ou la nappe LVDS transporte l’image
Sur de nombreux ordinateurs plus anciens, l’image passe par une liaison LVDS. Les portables récents utilisent majoritairement l’eDP. Dans les deux cas, le câble relie la carte mère au connecteur situé au dos de la dalle. Il chemine généralement dans une zone très contrainte près d’une charnière, sans pour autant faire partie de la charnière elle-même.
Un câble peut être pincé, marqué, partiellement débranché ou abîmé par une plasturgie qui travaille. Les conséquences vont du scintillement à l’écran noir, en passant par des coupures selon l’angle. La forme du connecteur, son nombre de broches, sa position et le brochage doivent correspondre à l’équipement d’origine.
Quand l’écran ne tient plus, la charnière n’est pas forcément cassée
Un écran qui tombe, qui ne tient que d’un côté ou dont le capot se soulève n’a pas nécessairement une charnière métallique brisée. Très souvent, la charnière est encore entière mais ses fixations ne tiennent plus dans la plasturgie.
Les platines métalliques des charnières sont vissées dans des inserts filetés en laiton noyés dans des plots en plastique. Ces inserts se trouvent derrière les perçages de la platine. Lorsque les plots se fissurent ou s’arrachent, la charnière continue de résister à l’ouverture mais elle soulève le capot au lieu de pivoter normalement.
Pourquoi la panne s’aggrave rapidement
Chaque ouverture fait levier sur le capot, le bezel et les câbles voisins. Une petite séparation peut devenir une casse complète de la plasturgie. La charnière peut ensuite se tordre, le couvre-charnière se casser et le câble d’affichage être pincé. Arrêter de manipuler le capot limite parfois l’étendue des pièces à remplacer.

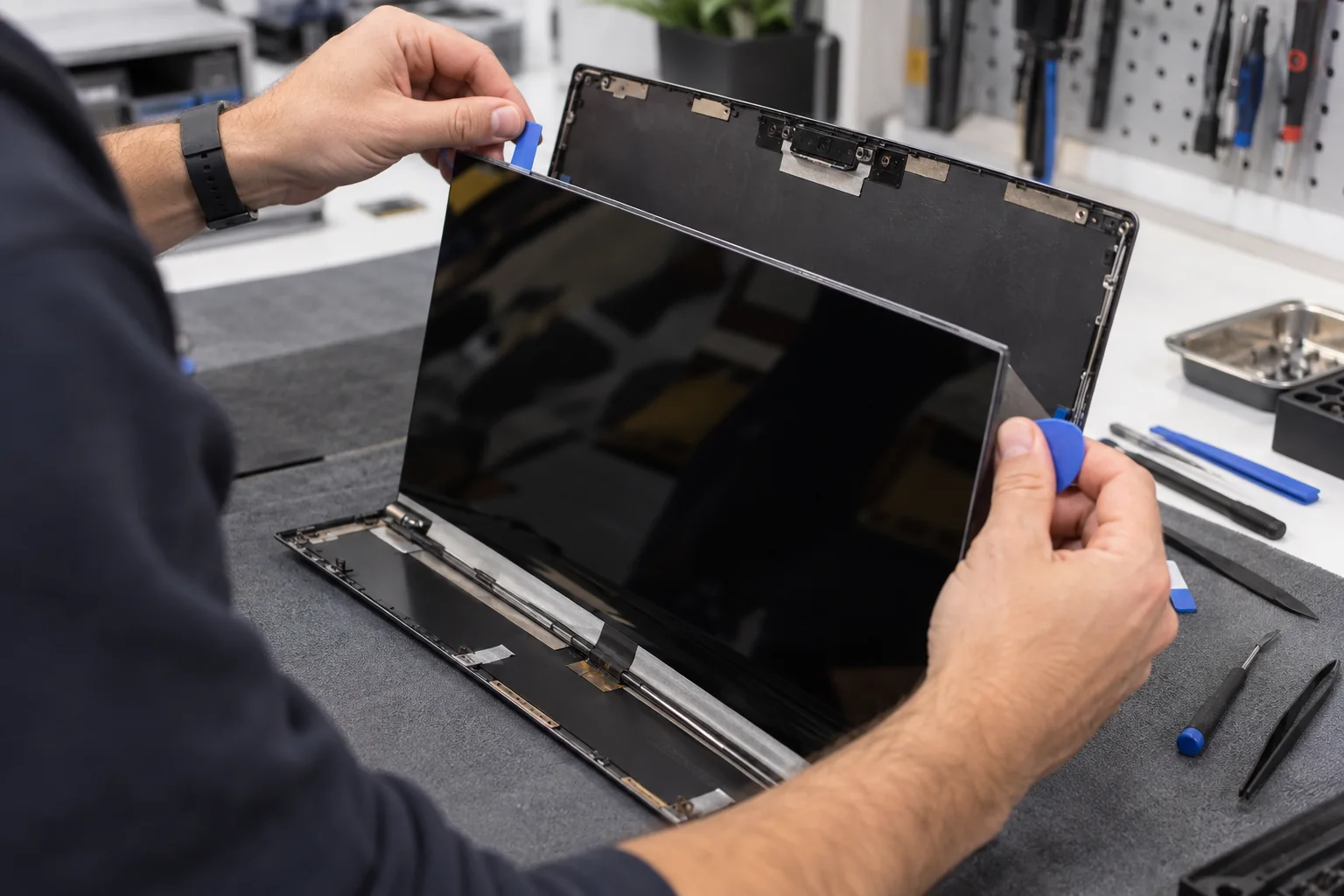

Les dalles modernes sont souvent collées
Sur certains portables, la dalle est maintenue par des vis ou des rails. Sur beaucoup de modèles récents, elle est collée dans le capot avec des adhésifs fins, parfois munis de languettes d’extraction. Le retrait devient particulièrement délicat : il faut décoller uniformément une dalle très mince sans la plier, sans marquer le bezel et sans arracher un câble situé derrière.
Changer une plasturgie est un véritable travail de reconstruction
Remplacer un capot arrière ne consiste pas à déplacer la dalle d’une coque vers une autre. Une grande partie des éléments logés dans l’ensemble écran doit être récupérée, décollée puis repositionnée avec précision :
- le câble eDP ou la nappe LVDS et ses protections ;
- le module webcam et sa nappe ;
- les deux antennes Wi-Fi et leurs fins câbles coaxiaux ;
- les adhésifs, guides et rubans de maintien ;
- les charnières, les rails et les couvre-charnières ;
- le bezel et parfois des caches spécifiques au modèle.

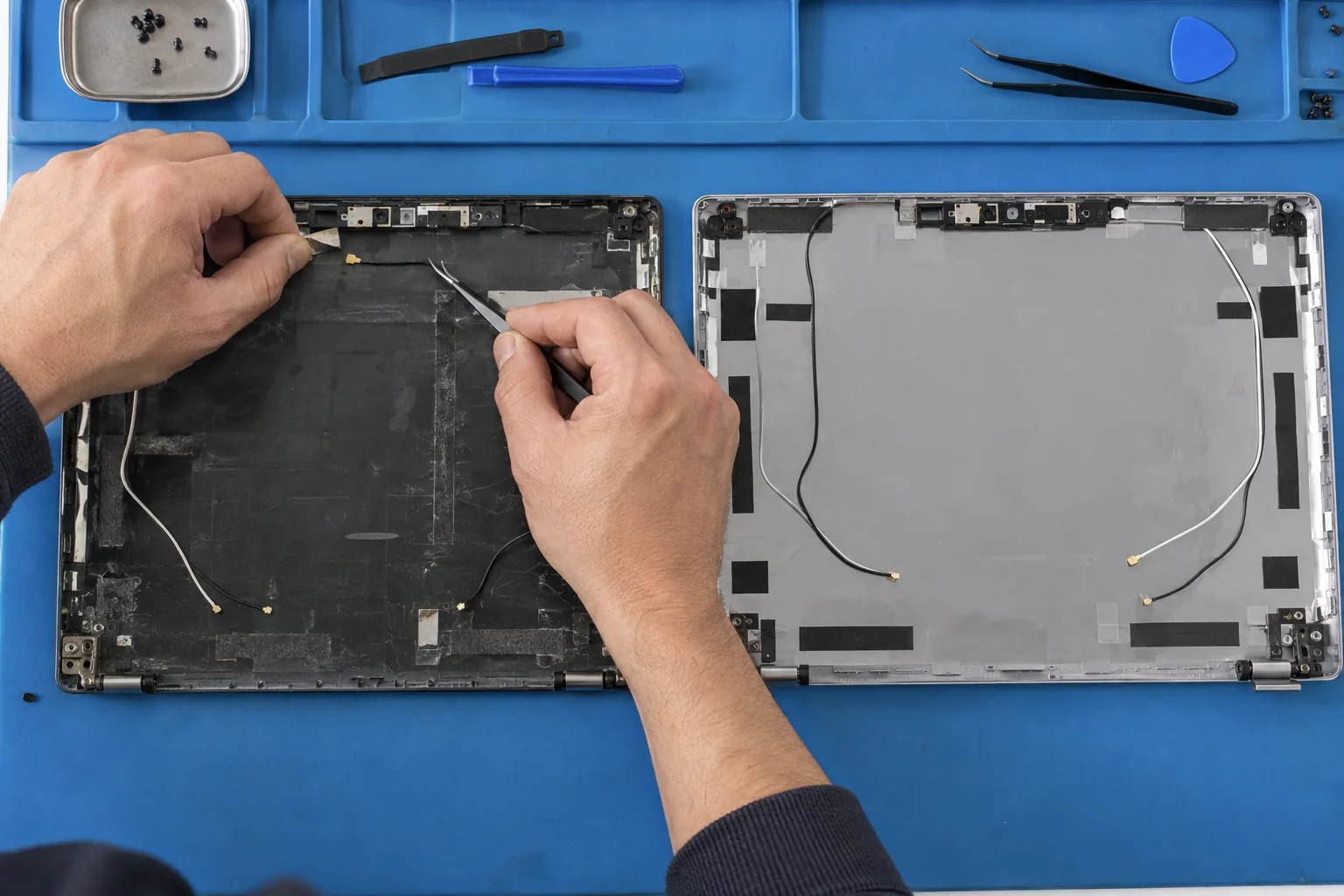

La webcam et les antennes sont fréquemment collées contre le capot. Leurs câbles sont fins, suivent un chemin précis et doivent ressortir au bon endroit près des charnières. Une antenne déchirée ou mal replacée peut dégrader la portée Wi-Fi. Une nappe webcam pincée peut empêcher la caméra de fonctionner après le remontage.
TN, IPS, OLED, tactile : toutes les dalles ne se valent pas
La diagonale ne suffit pas pour choisir une dalle compatible. À taille identique, plusieurs technologies et niveaux de qualité peuvent exister.
| Technologie | Caractéristiques courantes | Point de vigilance |
|---|---|---|
| TN | Coût souvent contenu et temps de réponse rapide | Angles de vision et couleurs généralement plus limités |
| IPS | Angles larges et rendu plus homogène | Luminosité et gamut variables selon la référence |
| OLED | Noirs profonds, contraste élevé et réponse rapide | Prix, connectique et disponibilité spécifiques |
| Tactile | Couche tactile ou module assemblé | Vitre, tactile et dalle parfois difficiles à séparer |
Il faut également contrôler la définition, la finition mate ou brillante, l’épaisseur, la position du connecteur, le nombre de broches, les points de fixation, la luminosité et la couverture colorimétrique. Une référence « compatible » au sens mécanique peut offrir une image nettement moins bonne que la dalle d’origine.
60, 120, 144, 165 ou 240 Hz : préserver la bonne fréquence
Les PC bureautiques utilisent souvent une dalle 60 Hz, tandis que les modèles gaming peuvent fonctionner à 120, 144, 165 ou 240 Hz. Monter une dalle simplement parce qu’elle possède la bonne diagonale peut faire perdre la fréquence d’origine ou créer une incompatibilité. La résolution, le débit accepté par le câble, le connecteur et la configuration du PC doivent être cohérents.
Combien coûte le remplacement d’un écran de PC portable ?
Le prix dépend autant de la pièce que du temps de reconstruction. Une dalle Full HD classique vissée ne demande pas le même travail qu’un écran OLED, tactile ou gaming collé dans un capot dont les inserts sont arrachés.
Les principaux facteurs sont la technologie, la fréquence, la disponibilité de la référence, le type de fixation, l’état du câble, du capot, du bezel et des charnières. Le modèle exact du PC et des photos de la panne permettent de préparer une première recherche, mais le diagnostic en atelier reste nécessaire lorsqu’un dommage mécanique est présent.
Réparer ou remplacer le PC ?
Un écran cassé ne condamne pas automatiquement un ordinateur. La décision dépend de la valeur du PC, de ses performances, de l’état de sa batterie et du nombre d’éléments à remplacer.
Comment nous reconstruisons un ensemble écran
Dans la majorité des réparations mécaniques importantes, le portable doit être démonté afin de dissocier l’ensemble écran de la base. Travailler avec le capot séparé permet de contrôler les fixations et de repositionner chaque élément sans contraindre la carte mère ou le châssis.
Identifier la configuration
Nous relevons le modèle du PC, la référence de la dalle et les caractéristiques d’affichage.
Contrôler la panne
La dalle, le câble, les connecteurs, les charnières et la plasturgie sont examinés séparément.
Démonter et sécuriser
Le châssis est ouvert et la batterie déconnectée avant toute manipulation de la liaison d’affichage.
Séparer l’ensemble écran
Les charnières, le câble vidéo, la webcam et les antennes sont libérés pour travailler sur le capot à plat.
Récupérer les éléments collés
Webcam, nappes, antennes Wi-Fi et rubans de maintien sont décollés sans les étirer ni les couper.
Reconstruire la partie haute
Capot, charnières, dalle, câble, bezel et caches sont remontés dans le bon ordre et correctement alignés.
Contrôler les charnières
Nous vérifions leur alignement, leur résistance et leur ouverture ; elles sont réglées lorsque leur conception le permet ou remplacées si elles sont tordues ou cassées.

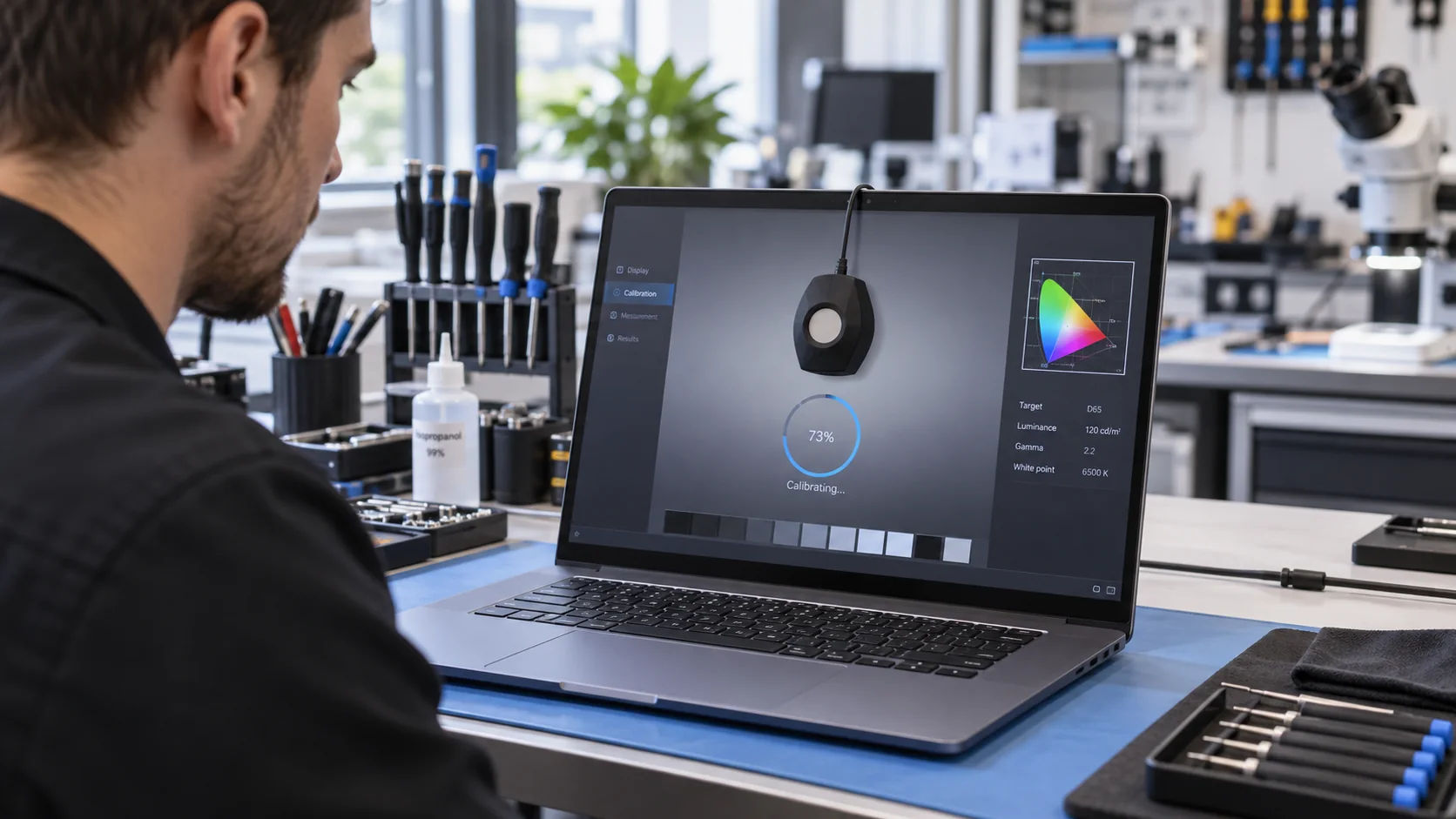

Passer au banc de test
Affichage, luminosité, fréquence, ouverture du capot, webcam, Wi-Fi, mise en veille et réveil sont contrôlés.
Les fichiers sont-ils conservés ?
Le stockage et la dalle sont deux éléments distincts. Un remplacement d’écran n’efface normalement pas les fichiers. Une sauvegarde reste toutefois recommandée lorsque l’ordinateur peut encore fonctionner, notamment avant toute intervention importante.
Faire examiner votre écran près d’Avignon
Planet SAV prend en charge la réparation des PC portables près d’Avignon dans son atelier des Angles. Pour nous présenter la panne, indiquez la marque, le modèle exact inscrit sous l’appareil et joignez des photos de l’écran, du capot et des charnières. Les MacBook ne sont pas pris en charge.
Écran et charnières de PC portable
Peut-on utiliser un PC dont la dalle est fissurée ?
Le PC peut parfois continuer à fonctionner, notamment avec un écran externe. Évitez toutefois d’appuyer sur la dalle ou de fermer le capot si la fissure, le bezel ou les charnières se déplacent.
Un écran noir signifie-t-il que la dalle doit être changée ?
Non. Le câble eDP ou LVDS, le rétroéclairage, un connecteur ou la carte mère peuvent aussi être responsables. Le diagnostic doit distinguer ces causes avant de commander une dalle.
Pourquoi le capot s’ouvre-t-il près d’une charnière ?
La charnière métallique peut être intacte tandis que les inserts filetés et les plots qui la fixent dans la plasturgie se sont arrachés. Son effort soulève alors le capot à chaque ouverture.
Pourquoi faut-il parfois remplacer plusieurs plastiques ?
Le capot arrière, le bezel et les couvre-charnières travaillent ensemble. Lorsque les fixations sont cassées ou déformées, remplacer une seule pièce peut ne pas suffire à retrouver une structure solide et bien alignée.
La webcam et le Wi-Fi sont-ils liés au capot ?
Oui. Le module webcam, sa nappe et les antennes Wi-Fi sont généralement installés dans l’ensemble écran et souvent collés au capot. Ils doivent être transférés et repositionnés avec précision lors d’un changement de plasturgie.
Peut-on remplacer une dalle 144 Hz par n’importe quelle dalle 15,6 pouces ?
Non. La taille seule ne garantit pas la compatibilité. La résolution, la fréquence, le connecteur, le brochage, l’épaisseur et les fixations doivent correspondre.
Faut-il fournir le mot de passe du PC ?
Les besoins dépendent des tests à effectuer. Les contrôles matériels de base peuvent parfois être réalisés sans accéder à vos données. L’atelier vous indiquera ce qui est nécessaire selon la panne.
Planet SAV répare-t-il les MacBook ?
Non. L’atelier prend en charge de nombreux PC portables mais pas les ordinateurs Apple MacBook.
